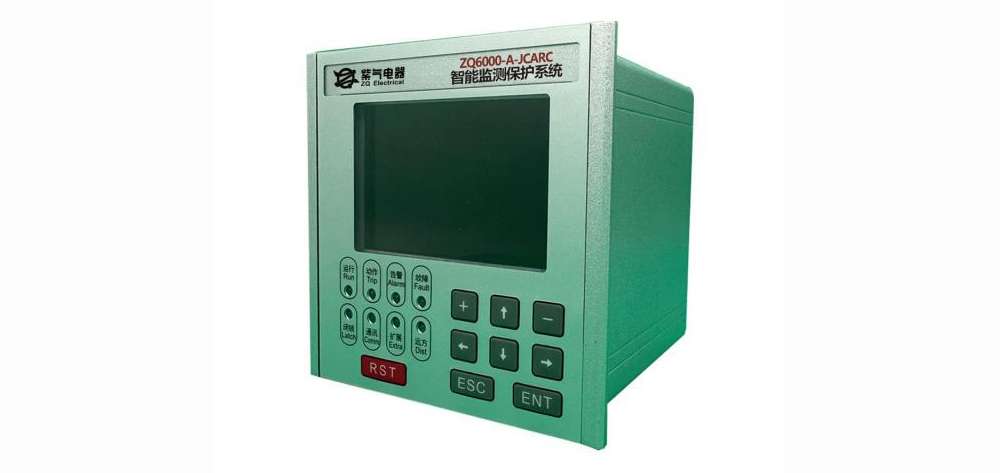

ZQ6000-A-JCARC智能监测保护系统

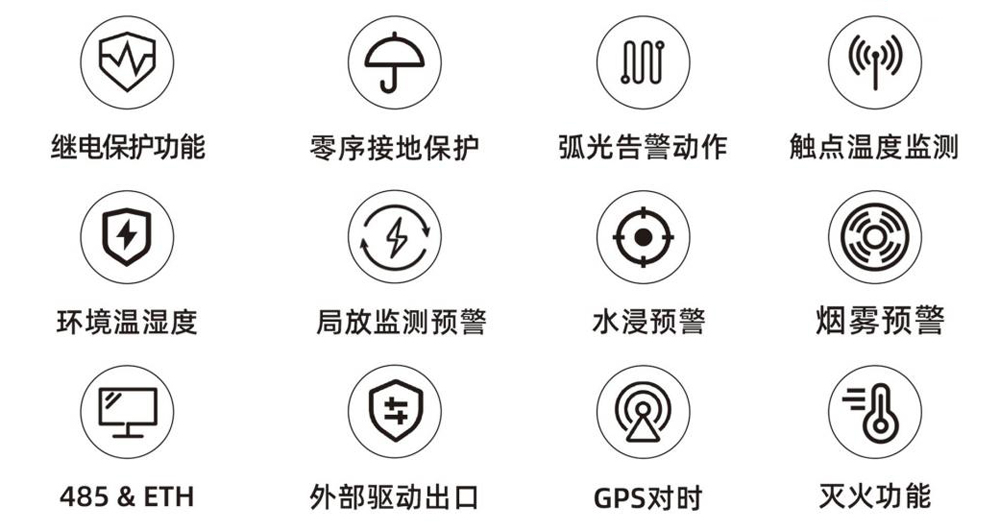

功能可自由定值制：支持多种传感器接入，多种通讯方式输出。支持多种安装方式。可面板安装，可导轨安装。接线简便。占用空间小。

• 速断过流保护
• 限时过流保护
• 过流保护
• 过负荷保护
• 零序电流保护
• 断路器失灵保护
• 过流反时限(选配)
• 负序过流保护(选配)
• 方向过流保护(选配)

• 双判据跳闸：弧光+电流双判定，动作时间≤20ms
• 纯弧光跳闸：弧光判定，动作时间≤10ms(可选告警)

弧光传感器安装在开关柜内重要部位，母线室，手车室，电缆室内。当发生电弧光时，弧光传感器将光信号通过光纤直接传送至主机。实现判定动作。

实时监测：暂态地电波+超声波+噪声+开关柜温湿度

智能监测保护系统收集局放传感器的监测数据后，进行数据处理和智能诊断，传感器可实时显示开关柜内放电值，并记录24小时局放幅值及均值曲线。有效记录并诊断开关柜内局放量。

局放智能传感器包括特高频(UHF)或地电波(TEV)+超声波(AA/AE)两种传感器。传感器直接连接智能监测保护系统，监测开关柜内部局部 放电信号、噪声值及环境温湿度。

传感器将采集到的温度信号通过无线网络发送到智能监测保护系统，主控单元可通过上送数据进行高温预警和超温跳闸。智能监测保护系统可记录24小时内温度波形，查看温度曲 线走向。对开关柜内母排，断路器触头及电缆头进行实时监测预警。

智能监测保护系统收集烟雾传感器的监测数据后，进行数据处理，烟雾传感器选用专用光电式烟雾传感器。烟雾传感器安装在开关柜电缆 室内。实时监测电缆室烟雾浓度。

当室内烟雾浓度达到设定值，烟感保护会输出告警或跳闸信号。烟感保护具有软压板可设定投入及退出。正常工作时传感器指示灯每隔8S 闪烁一次。报警时红色指示灯常亮。

智能监测保护系统收集水浸传感器的监测数据后，进行数据处理，水浸传感器选用专用传感器安装在开关柜电缆室底部。实时监测电缆室水位。

当室内存在进水水位达到传感器触点位置，水浸预警功能会输出告警或跳闸信号。水浸保护具有软压板可设定投入及退出。

装置可配合气溶胶灭火器实现开关柜内电缆室灭火功能，灭火功能主要通过判断开关柜电缆室内环境温湿度及烟雾浓度。

当烟雾传感器动作，同时环境温度大于50°,湿度小于45°,装置发出启动信号启动气溶胶灭火装置。当火灾发生时，灭火装置在接收到电 启动信号后或明火引燃热敏线，从而激活灭火装置内的气溶胶发生剂气溶胶发生剂通过氧化还原反应释放的热量使化学冷却剂分解，实现气 溶胶发生剂和冷却剂共同参与灭火。
